R100RS+クマガヤ 整備点検 その1

オートバイとサイドカーのことなら、NK auto にご相談ください!
旧車の再生、カスタムもやってます!

NK autoのHPはこちら

依頼内容・・タコメーター不調、ニュートラルランプ不調、充電量(充電していない)
各部点検、油脂類の交換

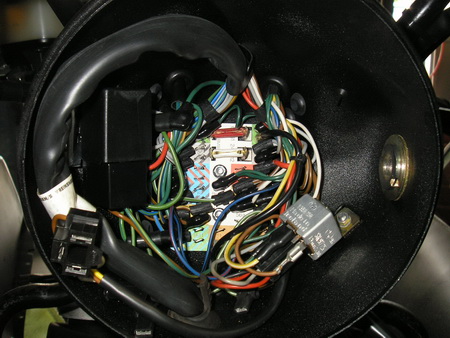

燃料タンクを外して、メーター内の点検、電装の点検、ライトケース内のヒューズチェック
R100RS+クマガヤ 整備点検 その1_e0218639_10415470.jpg

一応外して接点復活剤の塗布
R100RS+クマガヤ 整備点検 その1_e0218639_10444930.jpg

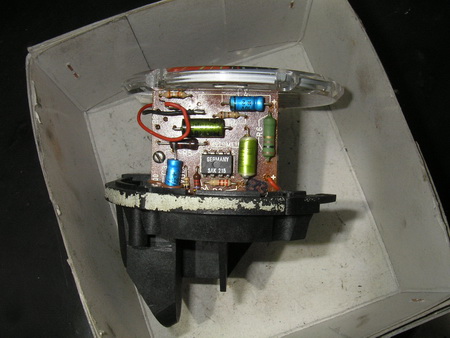

メーターも外して、玉切れ、接触不良、導通テスト
手前のボルト3本を緩める、裏のプラスネジを緩めてコネクターを外す
メーターワイヤーを緩めて外す
R100RS+クマガヤ 整備点検 その1_e0218639_104743.jpg

これは車両専門の電気屋さんへ直行
R100RS+クマガヤ 整備点検 その1_e0218639_10483274.jpg

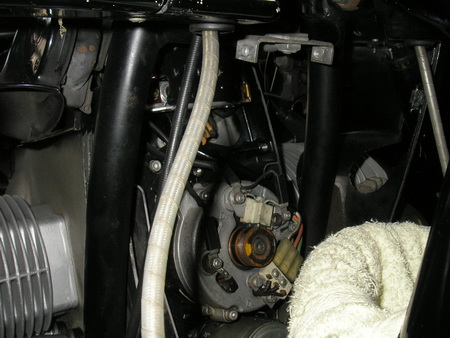

発電量チェックのためオカメを外します
R100RS+クマガヤ 整備点検 その1_e0218639_10493796.jpg

整流器、アマチュア、コイル、レギュレター(上の写真)の位置
R100RS+クマガヤ 整備点検 その1_e0218639_10514175.jpg

この際発電量を増やす為、250Wの標準から450Wへ部品交換します
R100RS+クマガヤ 整備点検 その1_e0218639_10541273.jpg


人気ブログランキングのサイトへ 別ウィンドウを開きます←ブログランキングに参加しています。1日1ポチ、よろしくお願いいたします。

影の支配者
R100RS+クマガヤ 整備点検 その1_e0218639_1182051.jpg
