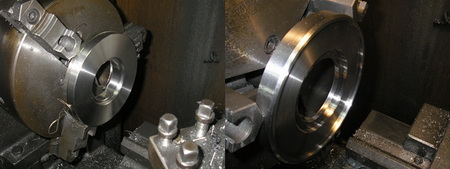

K100RSにサイドカーを取り付けるに際して、後輪に四輪車用のタイヤと
ホイールを装着するため、sus304材(ステンレス鋼)でホイール取付部分を
制作します


A7075材(超々ジュラルミン)で本車取付部分を作ります

割り出し盤(回転台)で正確にピッチ出し加工します
ハブを組む為、取付穴のねじ切りです(タッパーはあるのですが手で切ります)

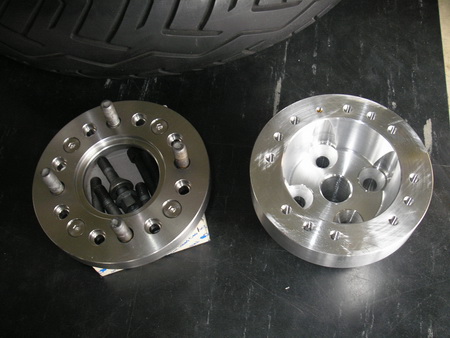

ホイール取付ボルトを圧入して出来上がりです


仮組み

交番荷重のかかる部位では必ず何カ所かにテーパー状の
物を用いて下さい。ボルト、ナットには遊びが必ずあります。
経年変化でのガタを防ぐ為にも必要なものです。
(交番荷重(alternating load): 大きさとともに荷重の方向が繰り返しかわる荷重)

制作にあたってはホイールに表示している オフセット量を参考にして下さい。
