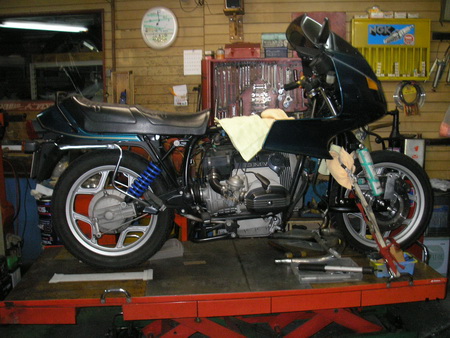

BMW R100RSに、NKautoのサイドカー「ロードセイラーⅢ」を
取り付ける作業を進めています。
(2月20日のブログより)

サイドカーを本車のフレームに直接取り付けると、
走行時のストレスでフレームが歪んだりクラックが
入る可能性があります。
フレームに掛かるストレスを分散させるために、
サブフレームを製作し、補強を入れました。

【フロント部分】


【リア 下部】


【リア 上部】
 バッテリーが収まっていた空間にフレームの補強を通します。
 バッテリーはカー側後部(トランク内)へ取り付けます。

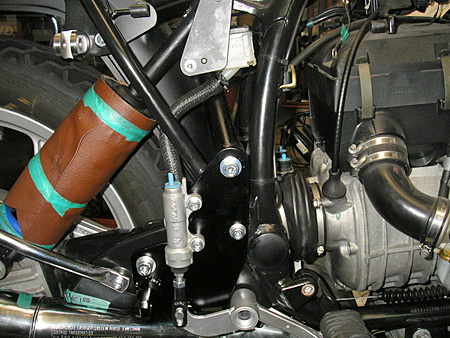

【カー側ブレーキマスターの取り出し】
 本車後輪は機械式制動ですが、側車油圧ブレーキ用のブレーキマスターを
 本車フレームに取り付け、ペダルで後輪と連動して作動するようにします。

セッティングへ移ります。
