BMW  左右のコントールSWの取り替え

オートバイとサイドカーのことなら、NK auto にご相談ください!
旧車の再生、カスタムもやってます!

NK autoのHPはこちら

毎日毎日、バイクとサイドカーを触っている、バイクもサイドカーもBMWが多い
目新しい物を載せようと思うけど、同じ事が多いので記事が無い。

操作系が逆(指示器のsw)で使いづらいと言う事で、左右のコントロール
を換えてくれ、とのご依頼です。

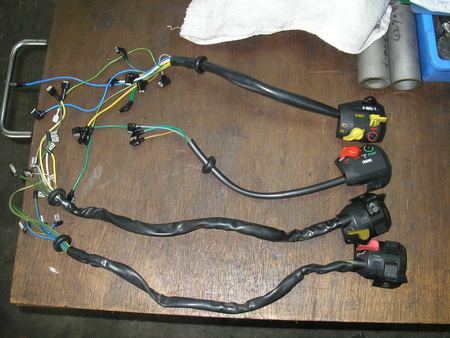

持ち込まれたassyはたぶんR80,R100Tなどの
ハンドル部分とライトが一緒に動く物だと思います。
R100RSモノサスもライトケースには配線やヒューズ類は無く
ヒューズはタンク取り付け部分の下の方に移っている。

配線の長さが足りません。
しかも左右のコントロール部分が逆になっているため
ヘッドライトケース内の配線も変わってきます。
とりあえず配線を長めに延長し、ライトケース内の個々の
取り付け位置に合わせて長さを調整しました。





ライトケースの中にヒューズ、配線の差し込みとゴチャゴチャしているように
見えるが、予備電源や付属機器を後付けするには、配線は優しい
配線の色と、基板の色が同色のところへヒューズを追加して繋げば良い
