BMW R100RS 腰上OH ロッカーアームのスラスト側

オートバイとサイドカーのことなら、NK auto にご相談ください!
旧車の再生、カスタムもやってます!

NK autoのHPはこちら

分解作業は省略
組み立て作業も何度もブログに載せているので省略
左右前後部品の位置関係をパーツに目印しておく
例えば(RF.RR.LF.LR)とか・・・
BMW R100RS 腰上OH ロッカーアームのスラスト側_e0218639_10543213.jpg

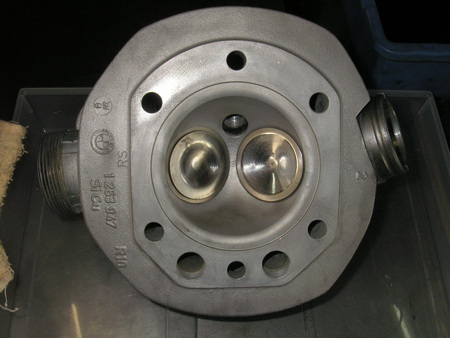

バルブの擦り合わせはタコ足を回転させたままで終わらないこと
バルブが動く動作で馴染ませておく
(コッターピンも取り付けた後、軽く打って馴染ませておく)
BMW R100RS 腰上OH ロッカーアームのスラスト側_e0218639_10544417.jpg

BMW R100RS 腰上OH ロッカーアームのスラスト側_e0218639_10545567.jpg

この後パフで綺麗にする
BMW R100RS 腰上OH ロッカーアームのスラスト側_e0218639_1055897.jpg

BMW R100RS 腰上OH ロッカーアームのスラスト側_e0218639_10551840.jpg

ロッカーアームのシャフトの上下を間違えないように
BMW R100RS 腰上OH ロッカーアームのスラスト側_e0218639_10561650.jpg

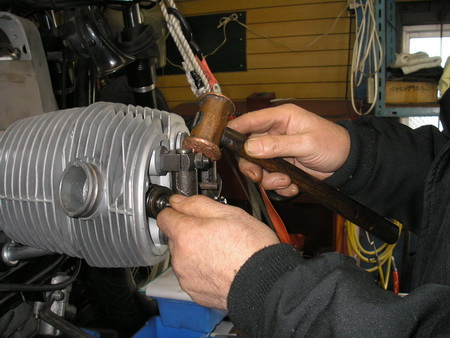

スラスト側のクリアランス 0.2を超えていたらシムで調整
0.2以下なら手作業で調整する
BMW R100RS 腰上OH ロッカーアームのスラスト側_e0218639_10562745.jpg

バルブクリアランスの調整は各シリンダーの上死点(吸気後のトップ)
を個々に確認すること
