【CBR1100XXのリアキャリア強化】

ワンオフパーツも作ります! NK auto
NK autoのHPはこちら

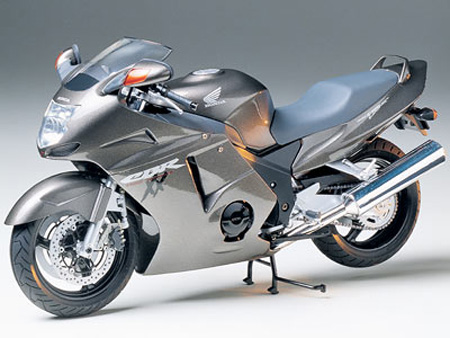

ホンダ CBR1100XX スーパーブラックバードです。(画像はタミヤのHP http://www.tamiya.com/japan/products/14070cbr1100xx/index.htmより。)

RIDING SPOT社からリアキャリアが発売されていますが、最大積載重量が5kgなので、充分とはいえません。(画像はヤフオクより。)

「2人分の荷物を積みたい」という要望で、補強(サブフレーム)を作りました。これで20kgまで積載可能です。

==================================
補強の製作過程
テールカウルを外します。

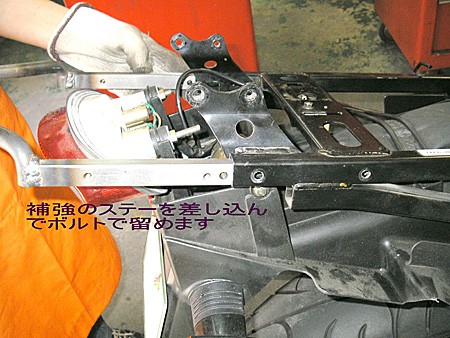

補強のステーは、シートレールに挿入しボルトで固定される構造にしました。

キャリアの取り付け部から中心やや後方に補強の支えを持ってくるようにします。

サブフレームはシートカウル内にあり、外からは見えませんが、しっかり塗装します。
サブフレームがキャリアを支える「支点」のため、テールカウルに穴を開けます。

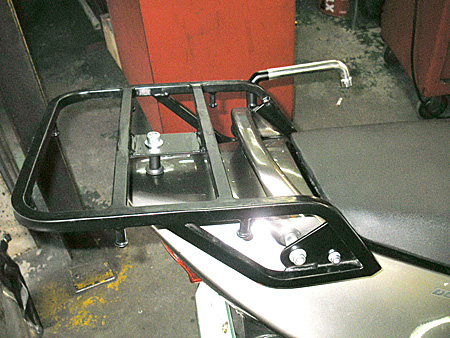

キャリアも加工して、サブフレームにボルトで取り付けます。

(解説 NK auto 中尾 / 投稿 池田)
