【ブレーキホースの取り付け】

バイクカスタムのことなら NK auto へ!
NK autoのHPはこちら

ブレーキ用のメッシュホースの取り付け行程を紹介します。

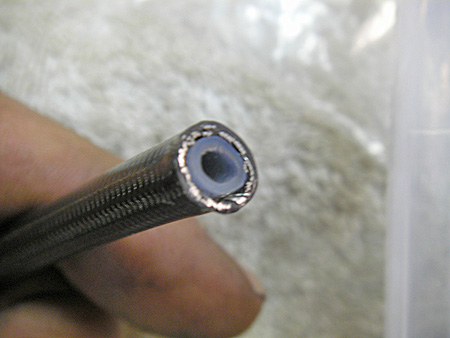

ホースを必要な長さで切断します。

ホースにフィッティング(ソケット)を通します。

オリーブを取り付けるため、工具を使って外皮のステンメッシュを拡げます。

バンジョウ(バンジョー)を取り付ける前に、オリーブをセットします。

工具を使って、オリーブをテフロンホースに挿入します。

バンジョウを取り付けます。

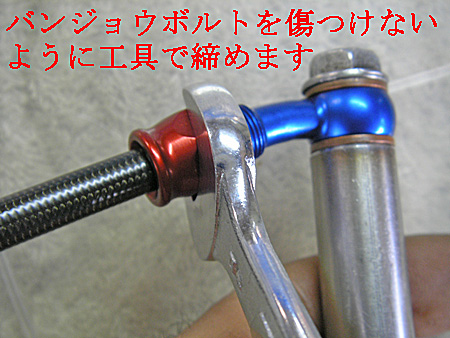

フィッティングを締めます。

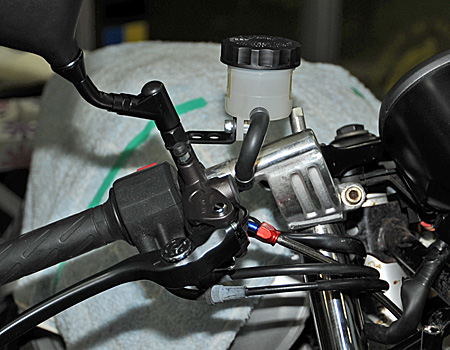

完成したホースをバイクに取り付けます。《スズキ GSX1100S カタナへの取り付け例》
(解説 NK auto 中尾 / 投稿 池田)
