ハーレーFLST 整備依頼 ベルトの交換

オートバイとサイドカーのことなら、NK auto にご相談ください!
旧車の再生、カスタムもやってます!

NK autoのHPはこちら

ドライブのベルトを交換します
(サイドスタンド、チェンジペダル、フットボードを外して、プライマリーカバーを外します)
ハーレーFLST 整備依頼 ベルトの交換_e0218639_2215538.jpg

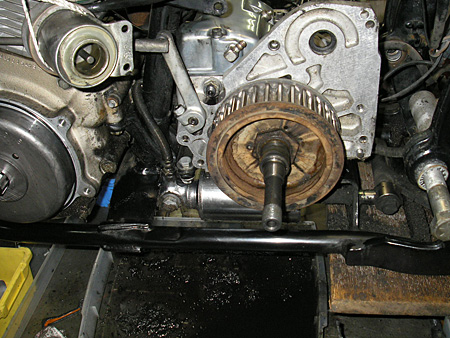

スターターリレーを外し、オイルタンクも外し、セルモーターとプライマリーケースのインナーとを共締めしているボルトを緩めてインナーを外します。
余りの汚さに洗浄します。
ハーレーFLST 整備依頼 ベルトの交換_e0218639_2214718.jpg
ハーレーFLST 整備依頼 ベルトの交換_e0218639_2213910.jpg
ハーレーFLST 整備依頼 ベルトの交換_e0218639_21571412.jpg
ハーレーFLST 整備依頼 ベルトの交換_e0218639_2157494.jpg

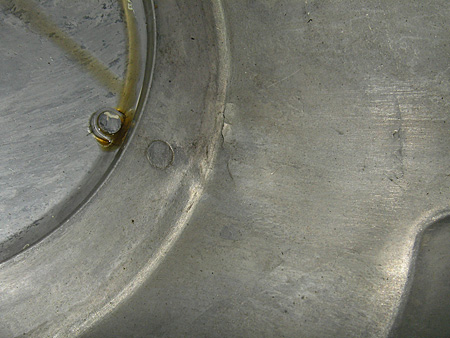

立ち転けした際にヒビが入っていたようで、少しづつオイルが漏れていたので修正します。溶接をする前に溶接箇所の周りをバーナーなどで暖めてください。
ハーレーFLST 整備依頼 ベルトの交換_e0218639_21565665.jpg
ハーレーFLST 整備依頼 ベルトの交換_e0218639_21564696.jpg
ハーレーFLST 整備依頼 ベルトの交換_e0218639_21563664.jpg

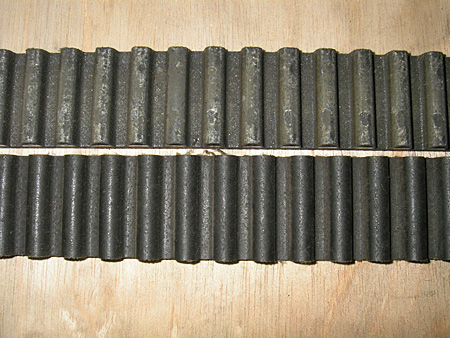

交換するベルトです。

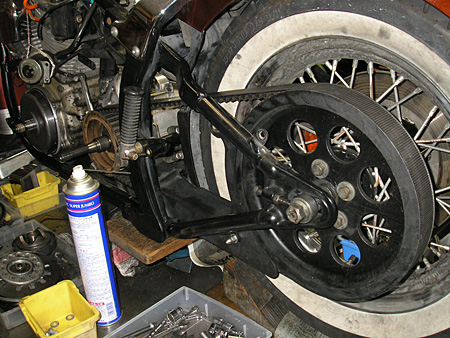

交換する際はスイングアームを止めているボルトを緩め、カラーを外しベルトを差し替えます
ハーレーFLST 整備依頼 ベルトの交換_e0218639_2156272.jpg
ハーレーFLST 整備依頼 ベルトの交換_e0218639_21561940.jpg
ハーレーFLST 整備依頼 ベルトの交換_e0218639_21561086.jpg
