今年も宜しくお願いいたします

社外品のフロントカウルが取り付けられていて、配線も加工されていました。
ハーネスの中で断線もしくは短絡しているようです。間に合わせに単線を引いて
配線をしてありましたが、各部に配線カバーの割れ等があり、思い切って配線を
引き直します。

純正のワイヤーハーネスは欠品のため、他機種の配線を利用して引き直しました。
配線色を合わせるため、外したハーネスの配線を使って延長しています。

割れや配線が団子状態になっています
BMW 旧Rtype 配線引き直し  *今年も宜しくお願いします*_e0218639_1058085.jpg

BMW 旧Rtype 配線引き直し  *今年も宜しくお願いします*_e0218639_1059564.jpg

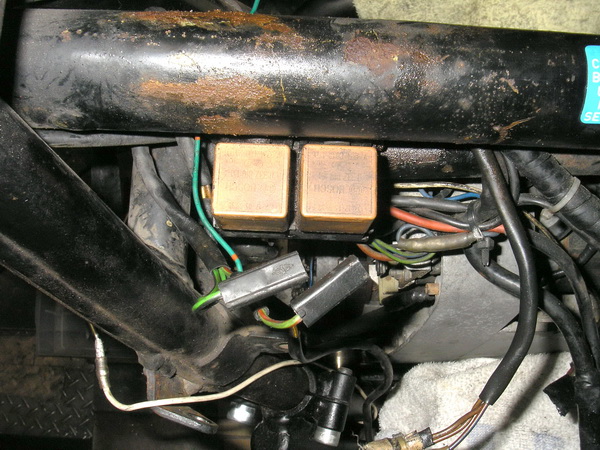

スターターリレー部分の断線。綺麗に繋ごうと思ったけど、異常箇所が多いので
やめた!!
BMW 旧Rtype 配線引き直し  *今年も宜しくお願いします*_e0218639_11487.jpg

BMW 旧Rtype 配線引き直し  *今年も宜しくお願いします*_e0218639_1143035.jpg

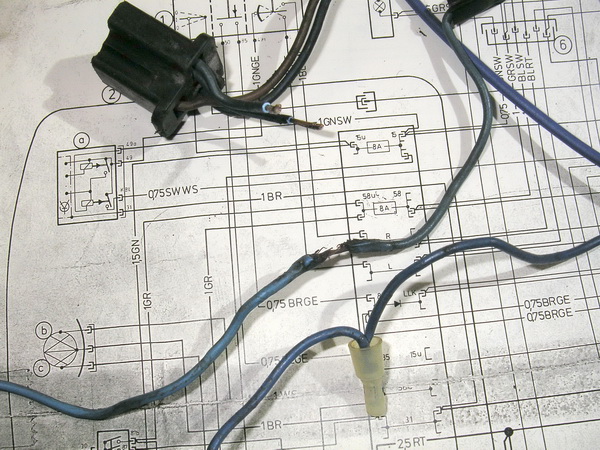

ここで諦めた
BMW 旧Rtype 配線引き直し  *今年も宜しくお願いします*_e0218639_1144892.jpg

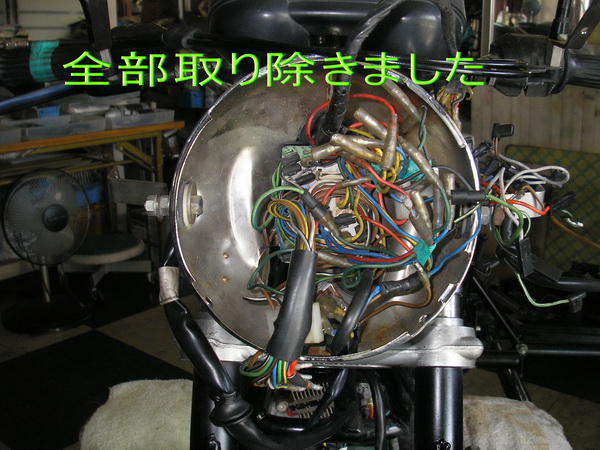

ライトケースの中 切った貼ったでわかりません。
この写真、ある程度外した後で思い出して撮ったけど、見たときはどうしようかなと
思うような状態でした。
BMW 旧Rtype 配線引き直し  *今年も宜しくお願いします*_e0218639_1163098.jpg

ヒューズ部分は裏を半田付けして管ヒューズを付けていました。
BMW 旧Rtype 配線引き直し  *今年も宜しくお願いします*_e0218639_1182270.jpg

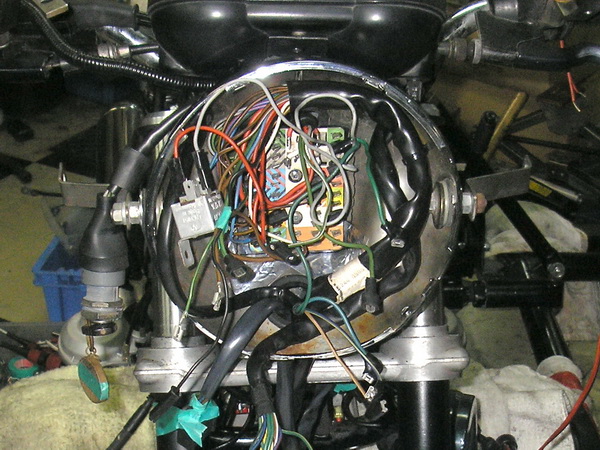

配線をやり直し
BMW 旧Rtype 配線引き直し  *今年も宜しくお願いします*_e0218639_1192737.jpg

BMW 旧Rtype 配線引き直し  *今年も宜しくお願いします*_e0218639_1194899.jpg

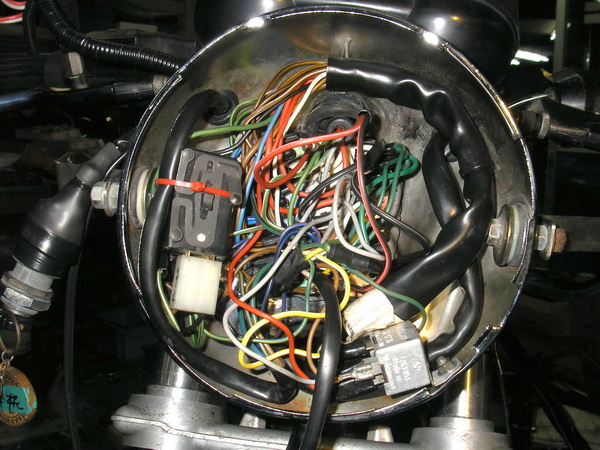

カウルの中なので異常があった場合、ヒューズの点検が簡単に
出来るように外部に出しました。
BMW 旧Rtype 配線引き直し  *今年も宜しくお願いします*_e0218639_1111391.jpg

ハーネス部分も綺麗に
BMW 旧Rtype 配線引き直し  *今年も宜しくお願いします*_e0218639_11145510.jpg

オプションメーターのポジションが点灯しません。
BMW 旧Rtype 配線引き直し  *今年も宜しくお願いします*_e0218639_1116675.jpg

BMW 旧Rtype 配線引き直し  *今年も宜しくお願いします*_e0218639_11162762.jpg

BMW 旧Rtype 配線引き直し  *今年も宜しくお願いします*_e0218639_11164552.jpg

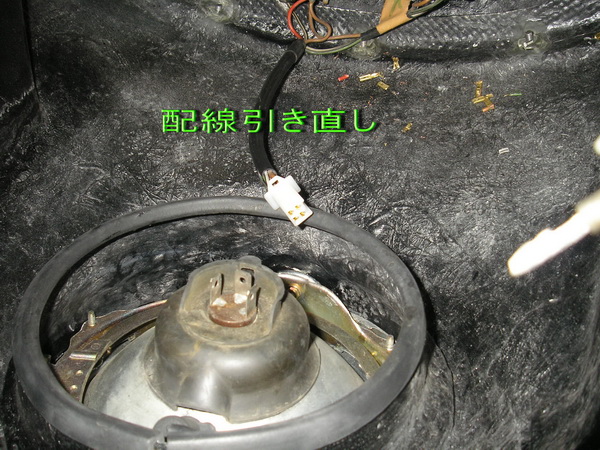

メーターも点灯しません
BMW 旧Rtype 配線引き直し  *今年も宜しくお願いします*_e0218639_11174686.jpg

全部綺麗に配線をやり直したぞ!!
