クマガヤMKⅡサイドカースクリーンの加工

オートバイとサイドカーのことなら、NK auto にご相談ください!
旧車の再生、カスタムもやってます!
■NK autoのHPはこちら
■ブログの履歴はホームページトップに掲載しています
■お勧めのUSEDバイク
形を優先するとどうしても、スクリーンの先端が
目の前にくる事がある。背の低い女性や子供なら気にはならないが。

目先を10cm上げて欲しいとの依頼です。
最初にするのは、目先の先端を10cm上げるため
スクリーン取り付け部分の角度をかえる事から始めます
(手が汚れていたので写真は撮れなかった)

型紙を作ります
切って貼って、また切って貼ってを繰り返して
型紙から捨て型を作ります
捨て型から微調整(取り付け穴やセンター出し)をして製品を仕上げます
枠を曲げ加工するので、製品より外寸を1.5mm
大きく切り出し、①度目のとりつけですが
その時スクリーンの厚みと同じ部材を挟んで
アルミ枠を製作します。

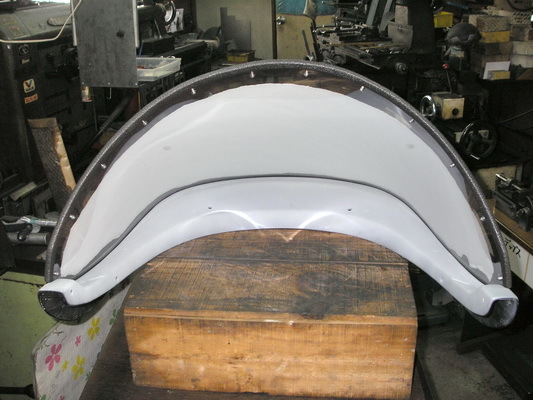

捨て型で穴の位置を製品のスクリーンに映します
一度外して裏紙を取り、最終の取り付けをします。
大変、お待たせしてすいませんでした(T-T)
