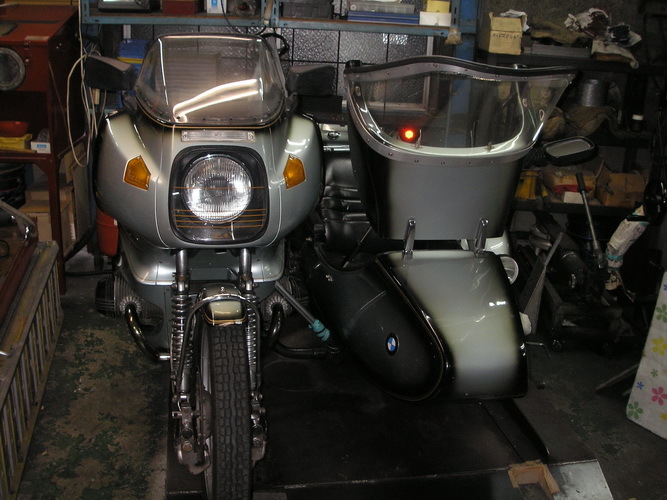

速度が出ない、バッテリーが上がってしまうほど始動が困難
チョークがきかない、一度点検して欲しいとの依頼です。
BMW R100RS+太陸  本車側の整備_e0218639_11242047.jpg
BMW R100RS+太陸  本車側の整備_e0218639_11241392.jpg
作業に当たってカーを降ろします
BMW R100RS+太陸  本車側の整備_e0218639_11245838.jpg

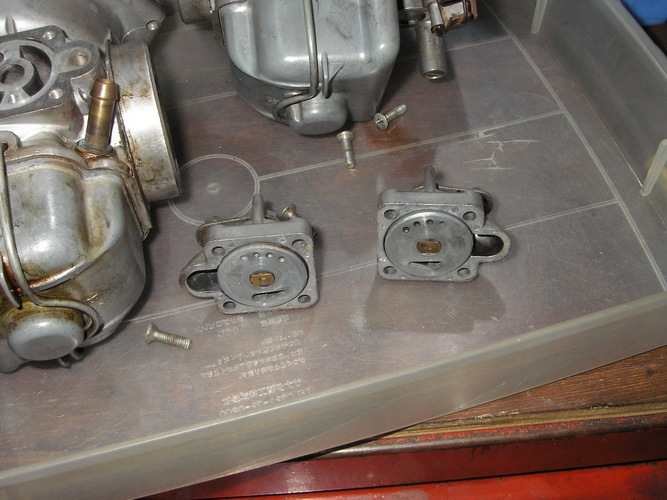

キャブの分解調整

写真のパーツは方向がありますがどちらでも取り付けられるので
間違いやすい部位です。
BMW R100RS+太陸  本車側の整備_e0218639_11253224.jpg
チョークワイヤー止め部分も破損していました
BMW R100RS+太陸  本車側の整備_e0218639_11253997.jpg

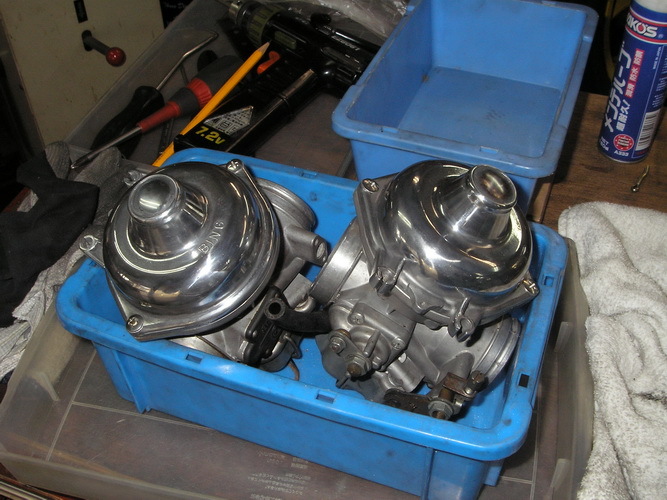

綺麗に組んで
組み付け後、燃調と同調をとって終わり
BMW R100RS+太陸  本車側の整備_e0218639_11254639.jpg

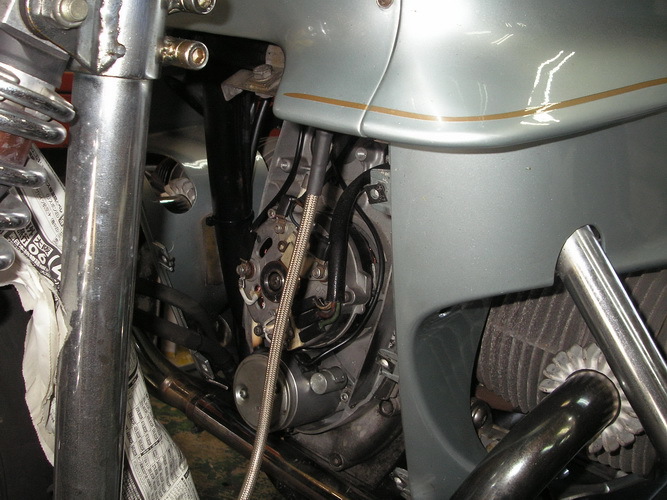

ヘッド部分の点検(冷間時)
オカメを外します(アースを外す事)
回転は前方から見て右回りです。
BMW R100RS+太陸  本車側の整備_e0218639_11293969.jpg
バルブクリアランスの調整は、幾度も書いていますが
吸気が終わったあとのオーバートップの位置がバルブがフリーになった場所です。
2気筒の場合一つのO/Tに合わせたまま左右を合わせてはいけません。
各気筒ごとに吸気後のO/T【爆発のトップ)に合わせてクリアランスの調整をして下さい。
片側が爆発しているとき、片方のシリンダーは排気しています

シリンダーのマウントボルトを規定のトルクで締め直して下さい。
ラジアル側、スラスト側の隙間を確認してから
クリアランスの調整をして下さい。
ガタがある場合再度同じ作業をします。
スラスト側はバルブとプッシュロッドが異相しているため、
ロッカーアームはスラスト側にも押されています。

シクネスゲージで確認後適正なシムもしくは
調整をしてから、クリアランスを調整して下さい。

スラスト側にガタがあるとクリアランスを適正にしても
音は止まりません。
BMW R100RS+太陸  本車側の整備_e0218639_12011356.jpg
BMW R100RS+太陸  本車側の整備_e0218639_12011995.jpg
納車
BMW R100RS+太陸  本車側の整備_e0218639_12015861.jpg
お客さん曰く「排気量が増えたみたい」と喜んで頂きました。
でも排気量は増えていないので、良い状態に戻っただけだと思います。
